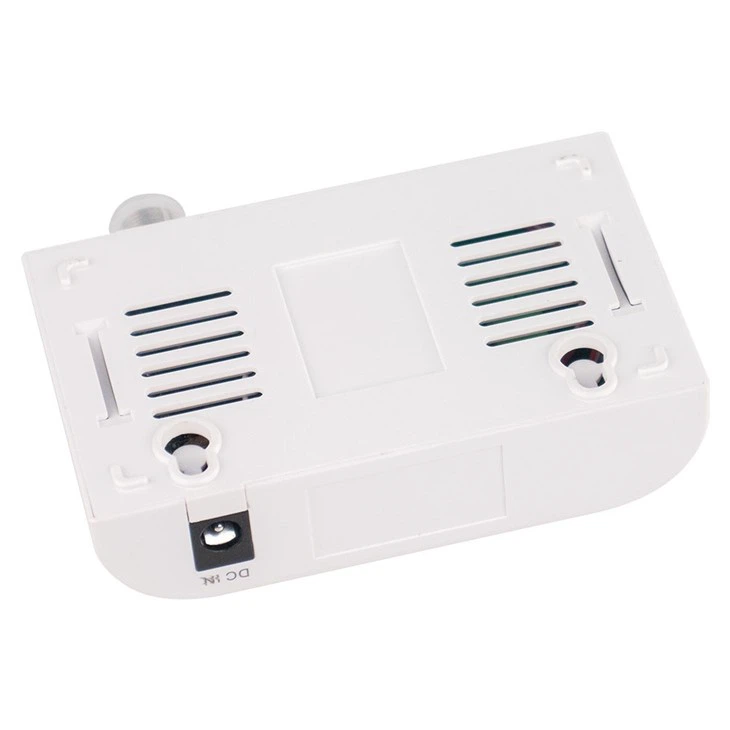

SR100AW फाइबर ऑप्टिकल नोड
I. उत्पाद विवरण:
ऑप्टिकल रिसीवर SR100AW फाइबर ऑप्टिकल नोड एक होम-टाइप ऑप्टिकल रिसीवर है जिसे आधुनिक एचएफसी ब्रॉडबैंड ट्रांसमिशन नेटवर्क की जरूरतों को पूरा करने के लिए डिज़ाइन किया गया है। आवृत्ति बैंडविड्थ 47-1003 mHz है।
Ii। कार्यात्मक विशेषताs:
◇ अंतर्निहित WDM के साथ 47MHz से 1003MHz आवृत्ति बैंडविड्थ;
◇ स्थिर आउटपुट स्तर सुनिश्चित करने के लिए अंतर्निहित ऑप्टिकल एजीसी नियंत्रण सर्किट
◇ विस्तृत वोल्टेज अनुकूलन रेंज के साथ उच्च दक्षता स्विचिंग पावर एडाप्टर को अपनाएं;
◇ अल्ट्रा-लो करंट और अल्ट्रा-लो बिजली की खपत;
◇ ऑप्टिकल पावर अलार्म एलईडी संकेतक प्रदर्शन को अपनाता है;
ऑप्टिकल प्राप्तकर्ता विनिर्देश
|
Sएर। |
परियोजनाओं |
तकनीकी पैरामीटर |
टिप्पणी |
|
1 |
CATV ने तरंग दैर्ध्य प्राप्त किया |
1550 ± 10NM |
|
|
2 |
पॉनतरंग दैर्ध्य प्राप्त किया |
1310nm/1490nm/1577nm |
|
|
3 |
चैनल पृथक्करण |
>20 डीबी |
|
|
4 |
ऑप्टिकल रिसेप्शन रिस्पॉन्सिटी |
0। 85a/w (1550nmविशिष्ट मूल्य) |
|
|
5 |
इनपुट ऑप्टिकल बिजली सीमा |
-20 dbm~+2 dbm |
|
|
6 |
तंतु -प्रकार |
एकल मोड(9/125 मिमी) |
|
|
7 |
फाइबर ऑप्टिक कनेक्टर प्रकार |
एससी/एपीसी |
|
|
8 |
आउटपुट स्तर |
78dbuv से अधिक या बराबर |
|
|
9 |
एजीसी क्षेत्र |
-15 dbm~+2 dbm |
आउटपुट स्तर±2डीबी |
|
10 |
एफ-प्रकार आरएफ कनेक्टर |
आंशिक |
|
|
11 |
आवृत्ति बैंडविड्थ्स |
47MHz -1003 mHz |
|
|
12 |
आरएफ इन-बैंड फ्लैटनेस |
±1.5डीबी |
|
|
13 |
तंत्र प्रतिबाधा |
75Ω |
|
|
14 |
चिंतनशील हानि |
14db से अधिक या बराबर |
|
|
15 |
मेर |
35db से अधिक या बराबर |
|
|
16 |
हिट |
<10-8 |
डब्ल्यूडीएम प्रदर्शन नोट
|
पैरामीटर |
नोटेशन |
मिन। |
विशिष्ट मूल्य |
अधिकतम। |
इकाई |
परीक्षण की स्थितियाँ |
|
|
संचरण कामकाजी तरंग दैर्ध्य |
λ1 |
1540 |
1550 |
1560 |
एनएम |
||
|
प्रतिबिंबित संचालन तरंग दैर्ध्य |
λ2 |
1260 |
1310 |
1330 |
एनएम |
||
|
λ3 |
1480 |
1490 |
1500 |
एनएम |
|||
|
λ4 |
1575 |
1577 |
1650 |
एनएम |
|||
|
जवाबदेही |
R |
0.85 |
0.90 |
A/W |
po =0 dbmλ =1550 nm |
||
|
संचरण अलगाव |
Iso1 |
30 |
डीबी |
λ=1310 & 1490 और 1577nm |
|||
|
परावर्तन |
Iso2 |
18 |
डीबी |
λ=1550 nm |
|||
|
वापसी हानि |
आर एल |
-40 |
डीबी |
λ=1550 nm |
|||
|
सम्मिलन हानि |
आईएल |
1 |
डीबी |
λ=1310 & 1490 और 1577nm |
|||
① भौतिक पैरामीटर
आकार: 95 मिमी × 71 मिमी × 25 मिमी
आठ: 75 ग्राम अधिकतम
② उपयोग वातावरण
उपयोग की शर्तें:
अस्थायी: 0डिग्री --+45डिग्री
आर्द्रता स्तर:40%--70% नॉन-कंडेनसिंग
जमा करने की अवस्था:
अस्थायी: -25डिग्री --+60डिग्री
आर्द्रता स्तर:40%--95% नॉन-कंडेनसिंग
बिजली की आपूर्ति रेंज:
आयात: एसी 100V-~240V
उत्पादन: डीसी +5 v/500ma
