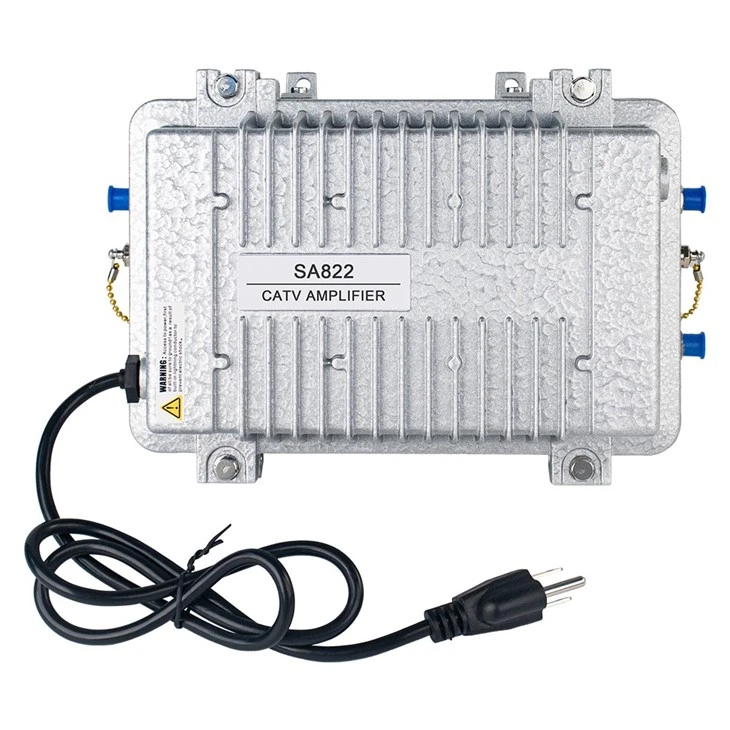

आउटडोर आरएफ एम्पलीफायर
द्वि-दिशात्मक ट्रांसमिशन (आरक्षित किया जा सकता है) और मल्टी-क्लास ट्रंक ट्रांसमिशन या उच्च-आवश्यक वितरण नेटवर्क के सिग्नल समीकरण में उपयुक्त रूप से उपयोग किया जाता है। फिलिप्स, एनईसी आयातित पावर डबललर मॉड्यूल को अपनाएं। पर्याप्त लाभ सुनिश्चित करने के लिए ऑडियो प्री-एम्प्लीफायर कम शोर वाला माइक्रोवेव ट्यूब पुश-पुल एम्पलीफायर है। इसमें 1 इनपुट और 2 आउटपुट हैं, और प्रत्येक कनेक्शन में ओवर-करंट सुरक्षा है। इसके बाद आउटपुट शाखा या वितरणशीलता को बदला जा सकता है। डबल-इक्वलाइज़र का उपयोग किया जाता है, इसलिए मल्टी-क्लास ट्रांसमिशन फ़्लैटनेस को समायोजित करना सरल और सुविधाजनक है। एटेन्यूएटर और इक्वलाइज़र प्लग-इन हैं, इसलिए ग्राहक निश्चित या समायोज्य शैली चुन सकते हैं। उच्च-विश्वसनीय स्विच पावर (या रैखिक पावर) और सख्त वॉटरप्रूफ और एंटी-थंडर डिज़ाइन स्थिर टिकाऊ कार्य सुनिश्चित करते हैं।
आउटडोर आरएफ एम्पलीफायर की मुख्य विशेषताएं
1. सिग्नल प्रवर्धन: प्राप्त आरएफ सिग्नल की शक्ति बढ़ाएं और सिग्नल की गुणवत्ता में सुधार करें।
2. शोर दमन: सिग्नल में शोर को कम करें और सिग्नल-टू-शोर अनुपात में सुधार करें।
3. विस्तारित कवरेज: सिग्नल की शक्ति को बढ़ाकर वायरलेस संचार प्रणालियों का कवरेज बढ़ाएं।
4. समायोज्य लाभ: उपयोगकर्ता सर्वोत्तम प्रदर्शन प्राप्त करने के लिए अपनी वास्तविक आवश्यकताओं के अनुसार एम्पलीफायर के लाभ को समायोजित कर सकते हैं।
5. दो-तरफ़ा ट्रांसमिशन: यह अपलिंक और डाउनलिंक सिग्नल दोनों के प्रवर्धन का समर्थन करता है, और दो-तरफ़ा संचार प्रणालियों के लिए उपयुक्त है।
विशेष विवरण
|
वस्तु |
इकाई |
तकनीकी पैरामीटर |
||
|
अग्रेषित संचरण |
||||
|
आवृति सीमा |
मेगाहर्टज |
47/54/85~862 |
47/54/85~750 |
47/54/85~550 |
|
रेटेड लाभ |
डीबी |
30 से अधिक या उसके बराबर |
30 से अधिक या उसके बराबर |
30 से अधिक या उसके बराबर |
|
बैंड में सपाटता |
डीबी |
±0.75 |
||
|
रेटेड इनपुट स्तर |
डीबीμV |
72 |
||
|
रेटेड आउटपुट स्तर |
डीबीμV |
102 |
102 |
102 |
|
समायोज्य रेंज प्राप्त करें |
डीबी |
एडजस्टेबल: 0~15dB, फिक्स्ड: 3,6,9, 12, 15 |
||
|
ढलान समायोज्य रेंज |
डीबी |
एडजस्टेबल: 0~24dB, फिक्स्ड: 6,9, 12, 15, 18 |
||
|
शोर चित्र |
डीबी |
12 से कम या उसके बराबर |
||
|
सीटीबी |
डीबी |
60 |
||
|
सीएसओ |
डीबी |
60 |
||
|
वापसी हानि |
डीबी |
14 से बड़ा या उसके बराबर |
||
|
रिवर्स ट्रांसमिशन |
||||
|
आवृति सीमा |
मेगाहर्टज |
5~30/42/65(या उपयोगकर्ता द्वारा निर्दिष्ट) |
||
|
बैंड में सपाटता |
डीबी |
±0.75 |
||
|
वापसी हानि |
डीबी |
14 से बड़ा या उसके बराबर |
||
|
रेटेड लाभ |
डीबी |
0 या 20 चयनित |
||
|
अधिकतम आउटपुट स्तर |
डीबीμV |
110 से अधिक या उसके बराबर |
||
|
समायोज्य रेंज प्राप्त करें |
डीबी |
0~15 |
||
|
ढलान समायोज्य रेंज |
डीबी |
0~10 |
||
|
सामान्य प्रतिक्रिया |
||||
|
पावर वोल्टेज (50 हर्ट्ज) |
V |
A: ~(130-265) V, B:~(30-80)V ,C:~(90-130)V |
||
|
थंडर स्ट्रोक |
के.वी |
5 (10/700μS) |
||
|
आयाम |
मिमी |
270×215×118 |
||

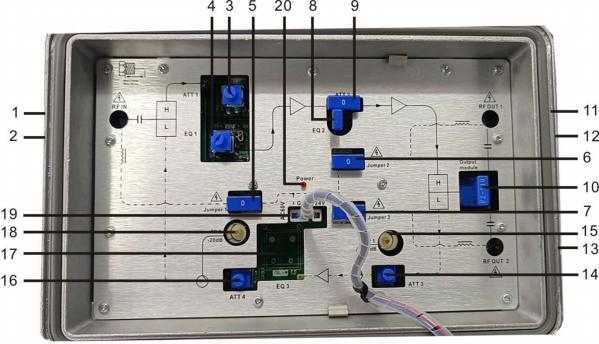

संरचना आरेख
पावर स्रोत वोल्टेज: ~220वी(ए), ~60वी(बी) ~110वी(सी)
|
1. आरएफ इनपुट |
2. -20डीबी इनपुट आरएफ टेस्ट पोर्ट |
3. अग्रेषित ATT1 |
|
4. आगे EQ1 |
5. पावर सप्लाई पास प्लग-इन 1 |
6. पावर सप्लाई पास प्लग-इन 2 |
|
7. पावर सप्लाई पास प्लग-इन 3 |
8. EQ2 (-6dB) |
9. अग्रेषित एटीटी प्लग-इन 2 |
|
10. आउटपुट टैप या स्प्लिटर (वैकल्पिक) |
11. आरएफ आउटपुट 1 |
12.-30डीबी आउटपुट आरएफ टेस्ट पोर्ट |
|
13. आरएफ आउटपुट 2 |
14. रिवर्स ATT1 |
15. रिवर्स आरएफ टेस्ट पोर्ट 1 |
|
16. रिवर्स ATT2 |
17. रिवर्स EQ |
18. रिवर्स आरएफ टेस्ट पोर्ट 2 |
|
19. मेनबोर्ड पावर सप्लाई इनपुट |
20. बिजली आपूर्ति एलईडी |
